ラジコンを制御しよう
だれでもできる！
更新日　2003.9.07

ディスプレイの明暗をライントレースカーの原理でスイッチのON・OFFに換え、ラジコンカーを制御する。

普通制御キットは大変高価なものですが、アニメーション製作ソフト（フリーソフト）を使うのでラジコンカーと電子部品代だけで製作ができます。

　

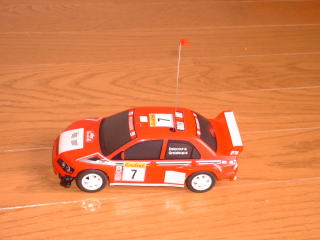

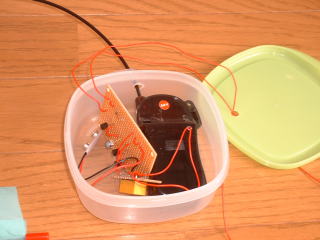

　　　　今回使ったラジコンカー　１７００円　　　　　　　　　　　　　　　　　コントローラーと制御装置（１０００円）

受光部には吸盤を使用

１　ラジコンキットを製作します。（１時間ぐらいあれば十分）
２　制御装置の製作、ライントレースカーの回路を使用しました。
３、フリーソフトで白黒のページを製作し、受光部をモニタに当て回路が正しく動くかどうか確認。
（リレーからカッチッと音が出ます）
※液晶モニター以外だとモニタの点滅を拾ってしまいリレーが異常に作動します。
４、コントローラーに接続する。
５、これで、一応OK

ラジコンカーは前進と停止しかできませんが、工夫次第ではバリエーションが広がるのでは？
単純にサーキットをコースアウトしないように走らせることを制御できれば楽しいかも・・

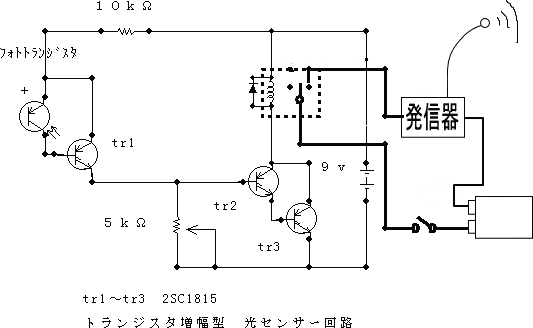

回路図（ギジュツドットコムに掲載のあった光ファイバーを用いたトレースカー
　　　　　投稿者：静岡大学教育学部附属島田中学校　紅林　秀治先生
　　　　　　　http://www.gijyutu.com/kyouzai/kikai/tre2.htmを参考にしました）

材料表（電子部品のみ）

投稿者：福島県県北中学校・猪狩克也
