光ファイバーを用いたトレースカー
（中学生にもできるトレースカー２）

●光ファイバーを用いる利点

• 受光部の設置に工夫がしやすい。
• 光通信について簡単に触れることができる。
• 受光部が電子部品でないため，外部からの光の条件等を考えた工夫ができやすい。
• 車体のの工夫，回路の調整，受光部の工夫というように生徒が考える要素が多く設定できる。

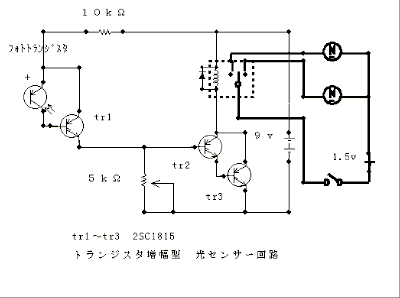

●回路図

光ファイバーは、フォトトランジスタの先につける。

使用した部品
�@　フォトトランジスタ　　　　　　　　　 １個
�A　トランジスタ　２ＳＣ１８１５ 　　　　３個
�B　半固定可変抵抗器 ５Ｋオーム 　１個
�C　抵抗　　　　　　　　１０Ｋオーム　 １個
�D　リレー（松下製６ｖ対応のもの）
   　１個６Ｖくらいで動作するものなら良い
�E　ダイオード　　　　　　　　　　　   　１個
�F　スイッチ（穴あき基板用） 　　　　 ２個
�G　電池ボックス（単２　１個用） 　　１個
　　　（モータ用であるので何でも良い）
�H　穴あき基板 　　　　　　　　　　　　１個
　　　（なるべく小さいものが良い）
�I　００６Ｐ乾電池 　　　　　　　　　　 １個
�J　単２乾電池 　　　　　　　　　　　　１個
　　　（モータ用であるので何本でも良い）
�K　田宮リモコンギヤボックスセット １個
�L　田宮ユニバーサルプレート 　　　１個
�M　タイヤセット 　　　　　　　　　　　  １個
�N　光ファイバーケーブル　１０�p 　 １個
�O　穴あき金具 　　　　　　　　　　　  １個
�P　ゴムパイプ 　　　　　　　　　　　　１個
�Q　キャスター 　　　　　　　　　　　　 １個
その他　　３ミリネジ，ナット類　少々

●回路部分の写真とフォトトランジスタと光ファイバー

ファイバーの高さの調節が、正確なライントレースするポイント

●生徒の作品

　外部からの光の条件により感度が変わるがそこを可変抵抗の調節と受光部のセッティングの工夫でカバーするところにおもしろさがある。競技は、タイムレースと正確さと部門を分けて競い合いました。

投稿者：静岡大学教育学部附属島田中学校　紅林　秀治
