ＪＵＫＩ 東京重機工業 ＪＶ−１５００
（設計：ＪＵＫＩ 製造：日立製作所）
ＶＴＲの軽量化は電源回路ユニット（電源トランス）の小型軽量化
・・・電源回路ユニットの比較（ＪＵＫＩ、東芝、ＮＥＣ）
ＶＴＲの軽量化は電源回路ユニット（電源トランス）の小型軽量化・・・電源回路ユニットの比較（ＪＵＫＩ、東芝、ＮＥＣ）
２０年くらい前のＶＴＲをご存じの方は、現在のビデオデッキがほんとうに軽くなったことを実感されていると思います。つい最近、学校の教室で使うＶＴＲが新たに購入されて設置したのですが、あまりの軽さにほんとうにびっくりしました。
今回、分解したＶＴＲはＪＵＫＩ 東京重機工業 ＪＶ−１５００（設計：ＪＵＫＩ 製造：日立製作所）という少し古い機種です。このＶＴＲはずっしり重く、せっかくですからこの重さの最大の原因はどこにあるのか調べてみました。
比較した機種は、
ＪＵＫＩ 東京重機工業 ＪＶ−１５００（設計：ＪＵＫＩ 製造：日立製作所）
東芝 カセットＶＴＲ Ａ−ＢＳ６２
ＮＥＣ 日本電気ホームエレクトロニクス ビデオカセットレコーダー ＶＣ−Ｆ３
の３機種です。製造年は古い順から、ＪＵＫＩ、東芝、ＮＥＣです。
まずは分解から・・・（東芝とＮＥＣのＶＴＲは、上のリンクをクリックしてください。）
ＪＵＫＩ 東京重機工業 ＪＶ−１５００
（設計：ＪＵＫＩ 製造：日立製作所）
基板
赤外線リモコンは、通信の実験用に再利用（＾＾）

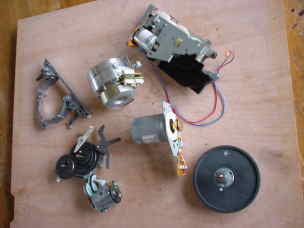

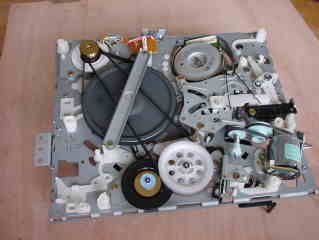

ＶＴＲヘッドと駆動用モーター（ブラシレスモーター）
「ブラシレスモーター」は、直流（ＤＣ）モータから機械的な接触部分（整流子、ブラシ）を無くして非接触化したことによって機械的なノイズや電気的なノイズを発生させなくしたものです。摺動部分がないため摩耗がなく、高速回転で長寿命のモーターです。モーターに隣接して電子整流回路（整流子がないため）と駆動回路（専用のＩＣ）基板があります。
モーターは４個つかわれていました。
すべり軸受け？

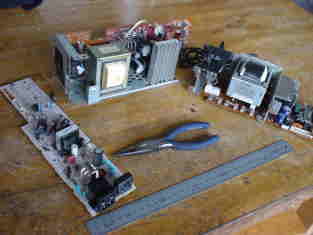

さて、取り出した電源回路ユニット（電源トランス）を比較してみましょう。
| ＪＵＫＩ 東京重機工業 ＪＶ−１５００ （設計：ＪＵＫＩ 製造：日立製作所） |
東芝 カセットＶＴＲ Ａ−ＢＳ６２ | ＮＥＣ 日本電気ホームエレクトロニクス ビデオカセットレコーダー ＶＣ−Ｆ３ |
 |
 |
 |
| トランスそのものがこんなに小さくて軽くなっているのですね。トランスを含めた電源回路部分の改良の結果、機器全体の軽量化が実現したのです。（もちろんこのほかにも、モーターの構造や機構面での進歩も軽量化に貢献しています。） | ||
