ブレッドボードとポケコンで制御実習
最終更新日　2004/4/21

制御実習のテキストをアップしました！ 　３時間×４週で行っています。応用を入れると後２週は追加できると思います。 　ＰＩＣ実習の前段階でレジスタの概念などを習得するにはＺ８０は解りやすい言語だと思います。 マシン語変換表は付いていないで自分で付けてください 　　　　　　　一太郎版はこちら　　　　　　ＰＤＦ版はこちら

ブレッドボードは回路を作る上で大変便利なものです。ＩＣ部品の実習に適しています。
ここではそれを応用してポケコン制御に使用します。

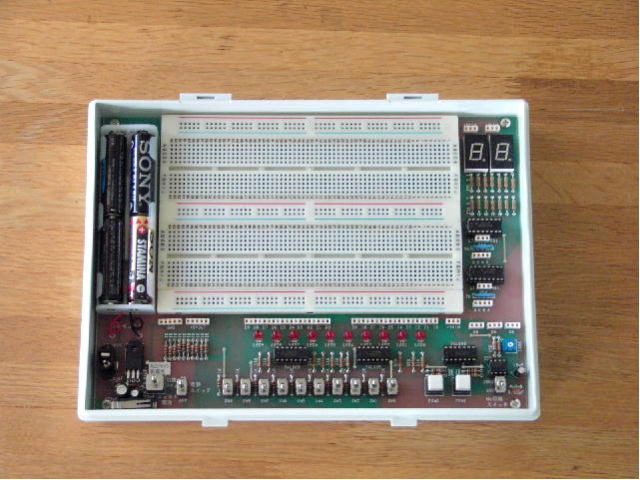

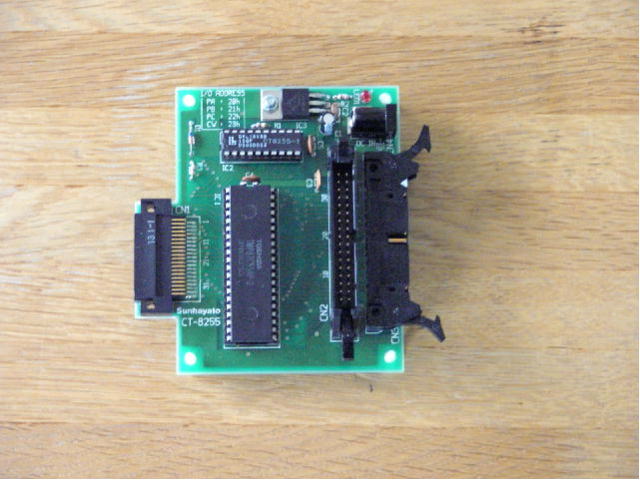

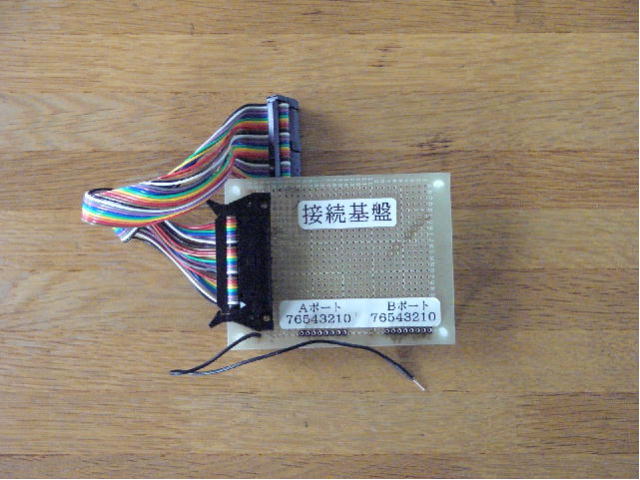

ブレッドボード	市販の８２５５ボード	・接続用基盤　ＡポートとＢポートを配線 　ブレッドボードのピンが刺さるように 　ＩＣソケット用の足を使用しました。 ・ＧＮＤピンを出してブレッドボードと 　ポケコンの電気を合わせます。 ・回路は３０ピンから単に横に配置した 　ポート出口のＩＣピンに配線しているだけです。

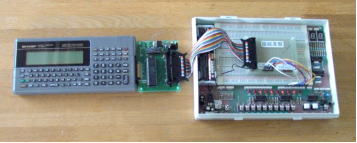

ブレッドボードとの接続状態

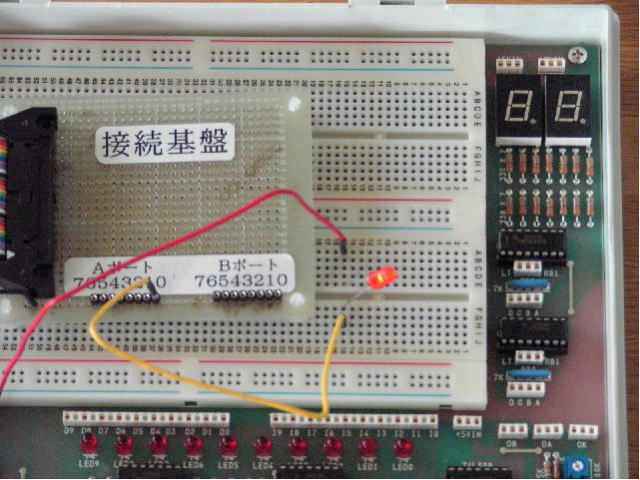

ブレッドボード上に回路を配線して ＬＥＤをプログラムで点灯させます。	吸い込みによる ＬＥＤの接続回路	ポケコンのプログラム

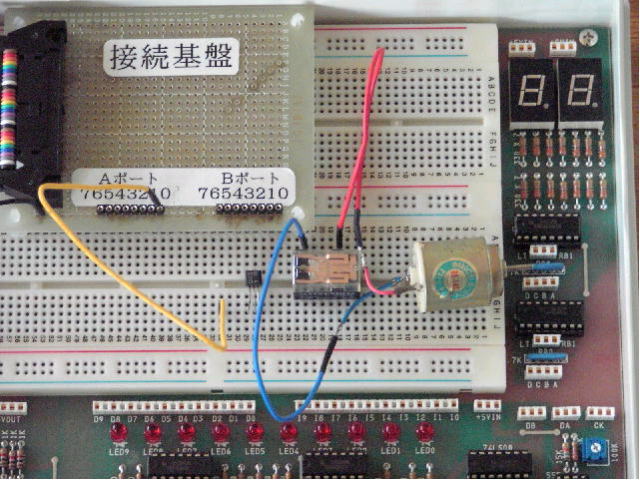

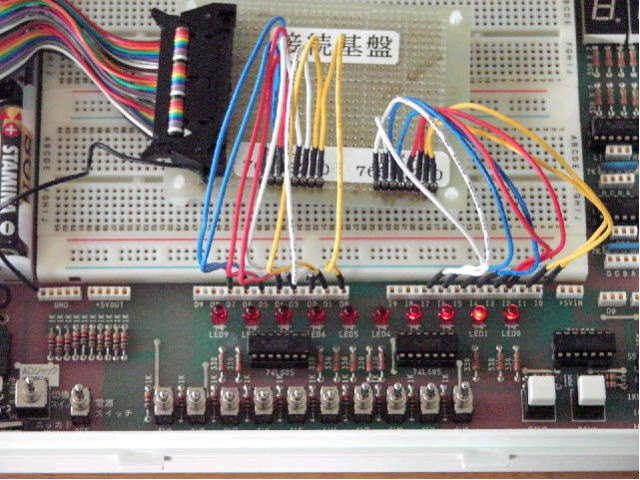

ブレッドボードに付属のＬＥＤ回路や スイッチを使用するとピンを刺すだけで 入出力制御が出来ます。	ブレッドボード上でマブチモータに配線を取り付けて リレー回路を組み簡単にモータ制御ができます。 モータ用ＩＣで正・逆転も簡単に組めます。 ＜下記の回路は見やすくするために 　　　　　　　　正しい配線を省略しています。＞

ポケコンを使用するのでＢａｓｉｃ言語とマシン語のリンクによる制御や
いろいろな回路が自作できるのでＡ／Ｄ変換や面白い回路が出来ると思います。
制御対象も作らなくて良いので後が楽になると思います。

投稿者：愛知県刈谷工業高校　児島高徳
