ボタン式ラジコン制御用パラレルポートケーブル

２００１／１２更新

　最近、安いラジコンがおもちゃ屋で売られています。 そのほとんどの送信器は、単にボタンスイッチをオン オフしているだけのものです。このようなラジコンを パソコンから制御するための最も簡単なケーブル製作 方法を紹介します。パラレルポートコネクタに、市販 のＩＣを１個ハンダ付けするだけですので、非常に低 廉かつ簡単に製作できます。また、パラレルポートに 直接データを出力することができるソフト（例えば、 「オートマ君」や「ＪＡプリンタポート制御」など） を使えば、簡単にテストすることができます。なによ り、ラジコンカーを教材にすることで生徒達の興味は、 満点です。お試し下さい。

製作したケーブル	改造したラジコン	改造した送信器

• 25ピンD-SUBコネクタ（オス）
• 線材

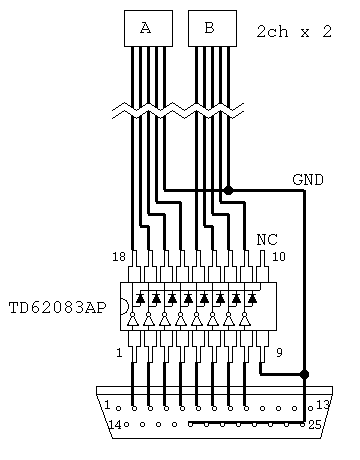

• 8素子トランジスタアレイ（例えば、ダーリントンドライバ TOSHIBA TD62083AP １個２００円くらい）
• ラジコン送信器側の適当なコネクタ（直結ならば不要）

　ラジコン送信器の基板を見て、4つのボタン(フルアクションの場合)の ＋側およびGNDの5本の信号線を接続して下さい。

（財）九州システム情報技術研究所　木室　義彦
