オートマ君で自律型制御

 オートマ君ではPICマイコンを利用した自律型制御ボードへプログラムを転送し、コンピュータから切り離し、自律した形で実行することができるようになっています。



   ボードの配線の仕方
 ボード側    オート三輪車側
   M1A →  1
   M1B →  2

   M2A →  4
   M2B →  3

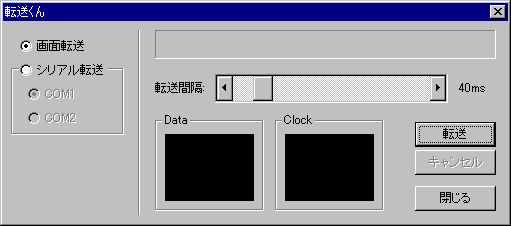

【転送】(shift + F・2)
 自律型制御ボード(PICマイコンを利用した制御ボード)にオートマ君で作成したプログラムを転送します。

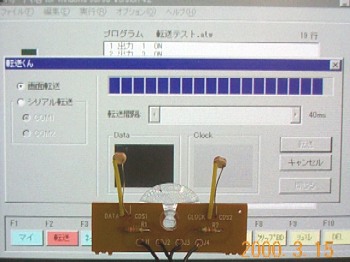

 ボードに付属のCDSを画面に張り付け転送を開始します。



 2〜40秒ほどで転送が終了し、エラーがないことが確認されたら、一度電源を切り、オート三輪車に取り付け実行します。

 ※転送エラーが出る場合は転送間隔をあげてください。またノートPCを使用する場合はシリアル転送を選択し、シリアル転送用のキットを接続してください。



転送使用時の制限および注意事項
 ・カウンタ命令はボードの仕様上使うことができません。
 ・マイ命令はそのまま動きます。
 ・オートマ君の命令の作り方にもよりますが、40〜60行くらいまでのプログラムが転送可能。
 ・モーターを連続で動かす場合、電源がボードの
単三では弱いことがあります。大きくはなりますが、単二もしくは単一の電池に交換してみてください。
 自律型制御の詳しい説明は、自律型制御キットの説明書をご覧ください。

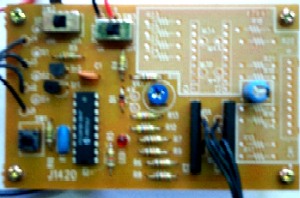

自律型制御キット(PICマイコンを利用した自律型制御用)
 山崎教育機材 J1420 学校納入価格 1台 2,310円 注:99年カタログにて)
